VCS 403

Vibration Control System 403

For exact controlled excitation in the low or high frequency range for up to 10 different vibration exciters. Powerful for vibration tests in the modes sine, random, shock or time signal repetition. The VCS 403 is a scalable, flexible and customizable vibration control system. It enables the acquisition, transmission and recording of data in real time via a selectable, standardized NI hardware base with various software options.

Datasheet

Key Features

Applications

vibration tests
modal excitation
production tests
development and research
micro-structural investigation

Technical data

controller for vibration test modes: sine, random, shock, time signal replication
Frequency range:
- Sine: 0.1 Hz…50 (95) kHz (extensions on request)
- Random: 1 Hz…50 (95) kHz, 5 000 (10 000) lines
- Shock: half-sine, trapezoid, sawtooth, custom; 0.25 ms…40 ms
hardware base: National Instruments PXI

Features

scaleable, flexible vibration control system with variable number of measurement/control channels
remote control via Ethernet interface or DLL
real-time data acquisition, transmission and recording

standardized hardware base
control of acceleration, velocity, displacement, pressure, rotation, voltage and also with laser vibrometers

Product details

Benefits

multi-channel operation up to 10 vibration exciters
customized data export
test scripts
digital interface
alarm monitoring
synchronization options
dynamic signal analysis
VCS 404 option for high frequency applications
various hardware and software options available

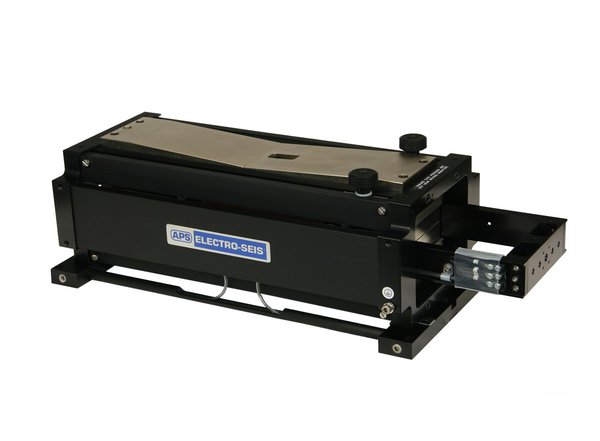

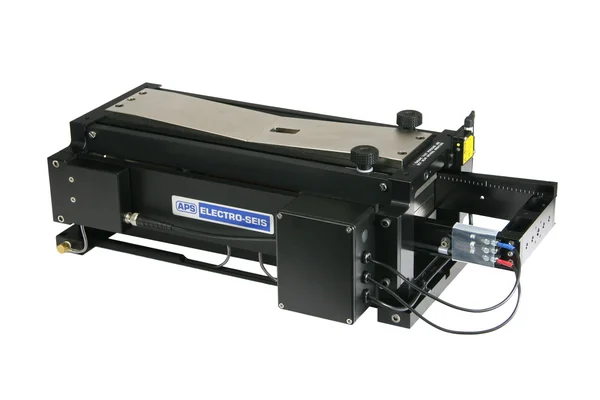

APS 113-AB

Luftgelagerter Schwingungserreger

ELECTRO-SEIS® Langhub-Erreger, speziell für Kalibrierung und Prüfung von Tieffrequenz-Sensoren und Sensorcharakterisierung.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

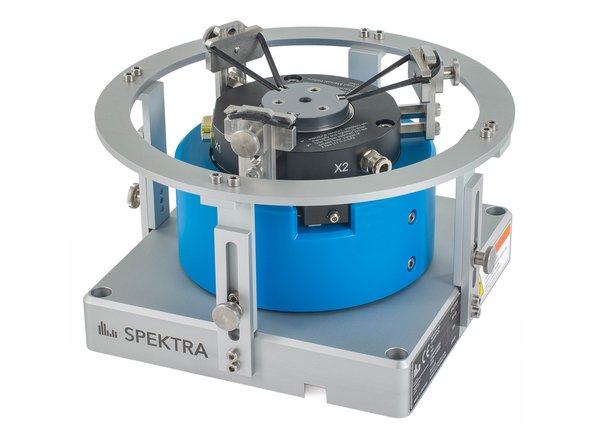

SE-09

Hoch-Frequenz-Schwingungserreger

Ideal für Kalibrierlaboratorien, NMI und MEMS-Tests – im Frequenzbereich bis 50 kHz und für Prüflinge bis 350 g.

Hoch-Frequenz-Schwingungserreger SE-09 mit Luftlager, der speziell für die Anforderungen von Kalibrierlaboratorien und Metrologie Instituten sowie zur Charakterisierung von MEMS-Sensoren entwickelt wurde.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr…

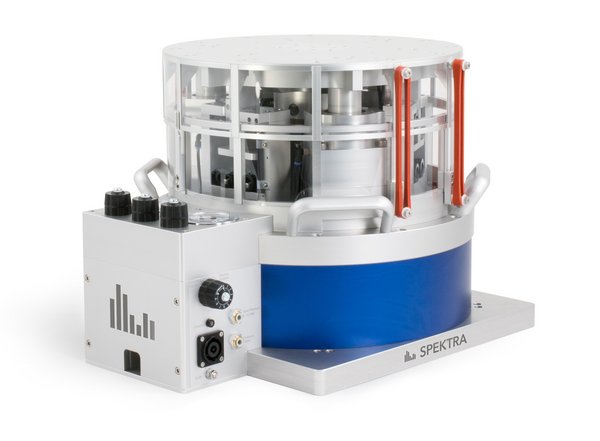

SE-13

Schwingungserreger für hohe Prüflingsmassen

Luftgelagerter elektrodynamischer Erreger für sehr schwere Prüflinge bis zu 50 kg.

Der SE-13 eignet sich besonders für hohe Prüflingsmassen bis zu 50 kg. Speziell entwickelt für die seismische Simulation von Komponenten, die Primär- und Sekundärkalibrierung sowie die Prüfung von großen, schweren Geophonen oder seismischen Sensoren.

ANWENDUNGSBEREICHE

Was sind die SPEKTRA Anwendungsbereiche?
Erfahren Sie mehr …

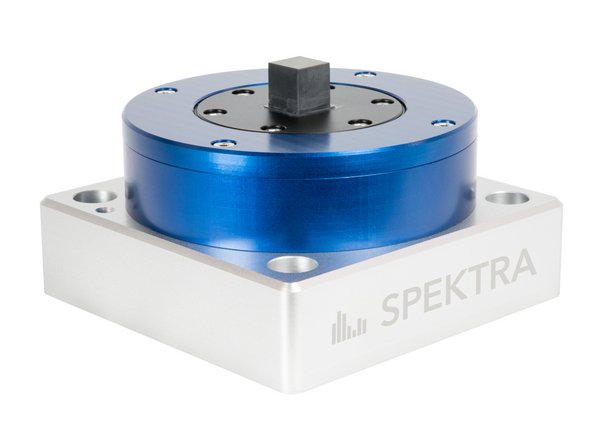

SE-16
